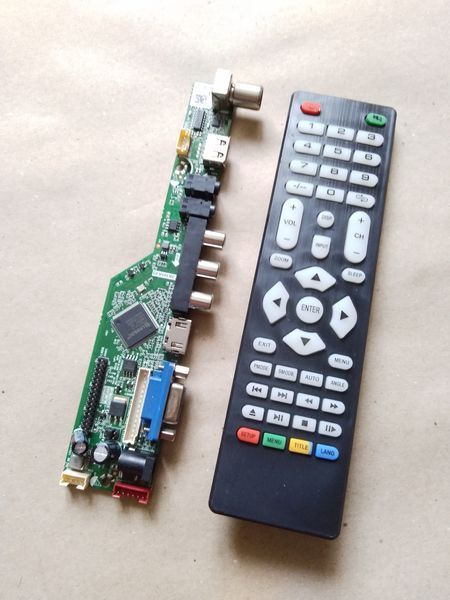

Скалер з T.SK106A.03 T.SK105A.03
Підходить як для моніторів так і телевізорів
Розміри і розташування роз'ємів підключення як в попередніх версіях SKR. 03, m53v5.1 В наявності кабелю LVDS під більшість матриць, динаміки, кнопки, інвертора підсвічування для ccfl ламп, універсальні LED драйвера, блоки живлення, роз'єми jst2.0 4pin, 6pin, 14pin. ТВ-формат: аналоговий сигнал Вхідний інтерфейс: відтворення мультимедіа VGA / HDMI / TV / AV / USB
Адаптер живлення: 12 В постійного струму 3-5 А
Інтерфейс екрану: LVDS
Напруга екрану: 3,3 В / 5V / 12 В
USB-інтерфейс може використовуватися для оновлення програм, але також може використовуватися для відтворення відео / музики / фото, в основному підтримуються формати. Ви також можете встановити зображення завантажувального дисплея або LOGO і Mirror Enable. Підтримує такі дозволи: 1920x1200
1920x1080
1680x1050
1600х900
1600х1200
1400X1050
1440x900
1366x768
1280x1024
1280x800
1280x768
1024x768
1024x600
800x600
У комплект входить:
• Плата скалера 1шт
• Пульт дистанційного управління 1шт
Конфігурація скалера під матрицю проводиться шляхом оновлення прошивки з USB накопичувача.
Даташит матриці із розширенням та розпіновкою можна знайти за моделлю вказаною на наклейці із штрих кодом та моделлю на корпусі з матрицею
Прошивку під матрицю монітора чи телевізора можна скачати тут ПРОШИВКИ
Якщо зображення негативить але по розширеню підібрано вдало,потрібно зайти в сервісне меню,при включеному моніторі/телевізорі нажати на пульті послідовність input => 2 => 5 => 8 => 0,після чого з'явиться сервісне меню,вибираєте special set,нижче знаходите map LVDS,та перебиаєте налаштування пультом нажимаючи вправо-вліво до моменту,доки не з'явиться хороше зображення.
Також в special set можна змінити інші налаштування,такі як перевернути зображення на матриці і так далі...
Вихід LVDS Разпіновки
| Пін |
Опис |
| 1 |
LCD_PWR |
| 2 |
LCD_PWR |
| 3 |
LCD_PWR |
| 4 |
GND |
| 5 |
GND |
| 6 |
GND |
| 7 |
ATX0- LVDS 0DD 0- Signal |
| 8 |
ATX0+ LVDS 0DD 0+ Signal |
| 9 |
ATX1- LVDS 0DD 1- Signal |
| 10 |
ATX1+ LVDS 0DD 1+ Signal |
| 11 |
ATX2- LVDS 0DD 2- Signal |
| 12 |
ATX2+ LVDS 0DD 2-+ Signal |
| 13 |
GND |
| 14 |
GND |
| 15 |
ATCK- LVDS 0DD Clock- Signal |
| 16 |
ATCK+ LVDS 0DD Clock+ Signal |
| 17 |
ATX3- LVDS 0DD 3- Signal |
| 18 |
ATX3+ LVDS 0DD 3+ Signal |
| 19 |
BTX0- LVDS EVEN 0- Signal |
| 20 |
BTX0+ LVDS EVEN 0+ Signal |
| 21 |
BTX1- LVDS EVEN 1- Signal |
| 22 |
BTX1+ LVDS EVEN 1+ Signal |
| 23 |
BTX2- LVDS EVEN 2- Signal |
| 24 |
BTX2+ LVDS EVEN 2+ Signal |
| 25 |
GND |
| 26 |
GND |
| 27 |
BTCK- LVDS EVEN Clock- Signal |
| 28 |
BTCK+ LVDS EVEN Clock+ Signal |
| 29 |
BTX3- LVDS EVEN 3- Signal |
| 30 |
BTX3+ LVDS EVEN 3+ Signal |
